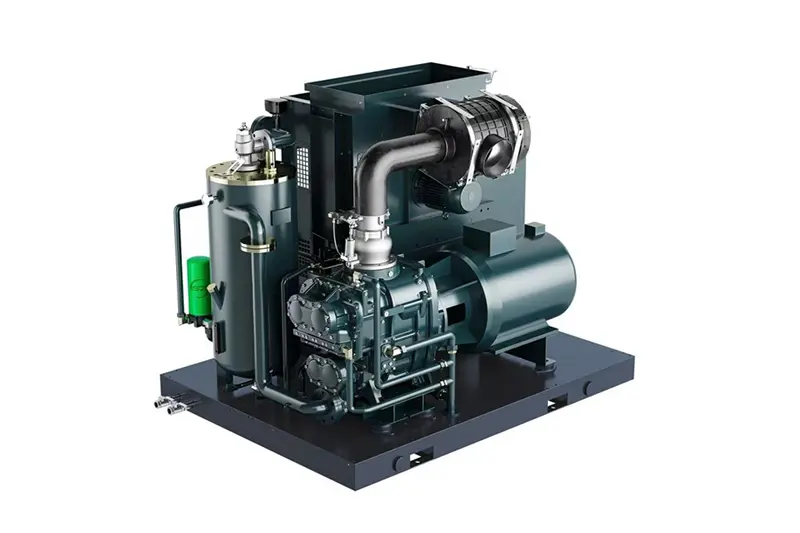

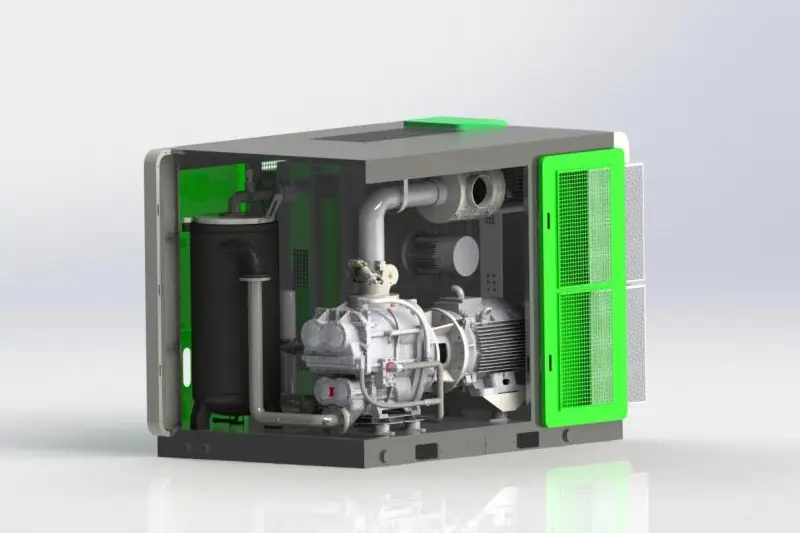

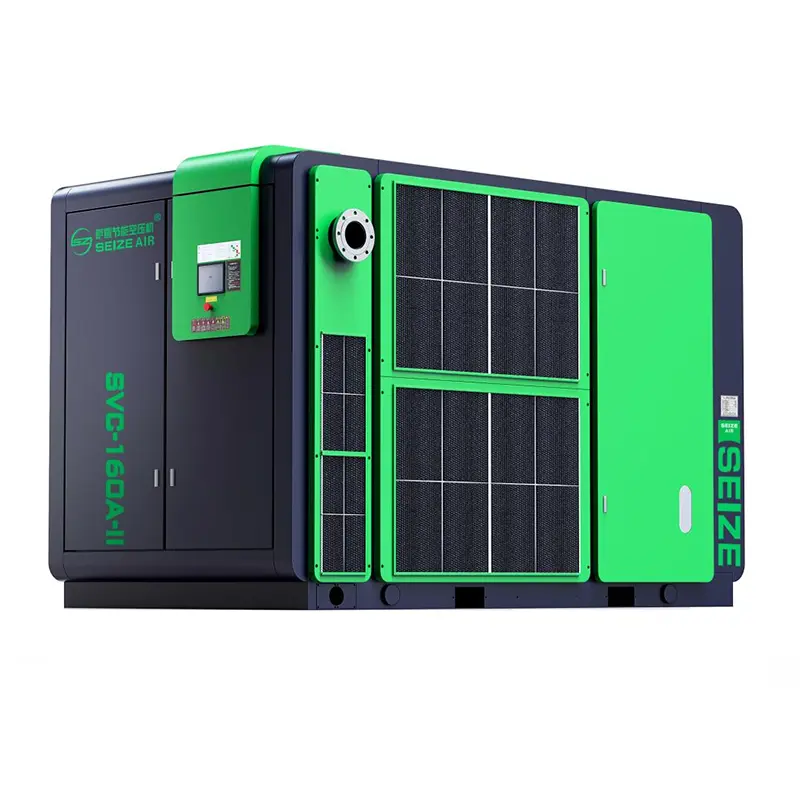

15 kW-os fix sebességű egyfokozatú csavaros légkompresszor

Műszaki meghatározás és teljesítmény

A 15 kW-os fix fordulatszámú egyfokozatú csavaros légkompresszor egy ipari minőségű forgó tápegység, amelyet folyamatos alapterhelésű műveletekre terveztek. A nagy pontosságú egyfokozatú kompressziós profil használatával kiküszöböli a dugattyús egységekben szokásos nyomásingadozásokat, és stabil, 2,3–2,6 m³/perc kisülési kapacitást biztosít a kritikus pneumatikus logika és automatizálás érdekében.

Alapvető előnyök

Térfogathatékonyság: A levegővégünk 5:6-os lebenyarányt használ, így maximális elmozdulást és minimális belső szivárgást biztosít.

Hőkezelés: A túlméretezett 304-es rozsdamentes acél csövek és a nagy teherbírású alumínium radiátorok megakadályozzák a kenőolaj emulgeálódását.

Motorvédelem: SKF csapágyazott motorral és F osztályú szigeteléssel van felszerelve, amely magas szerviztényezőt biztosít a 24 órás működéshez.

Nagy teherbírású szűrés: A háromlépcsős olaj-gáz elválasztó rendszer biztosítja, hogy a maradék olajtartalom 3 ppm alatt maradjon.

Műszaki előírások

Ipari alkalmazási csomópontok

Speciális gyártóként ezt a 15 kW-os modellt meghatározott terhelési profilokhoz optimalizáltuk:

Fémgyártás: Stabil nyomás CNC lézervágáshoz (segédgáz).

Műanyag befecskendezés: Megbízható vezérlőlevegő a szelepkapu-vezérlőkhöz.

Elektronika: Tiszta, száraz levegő az SMT pick-and-place vonalakhoz.

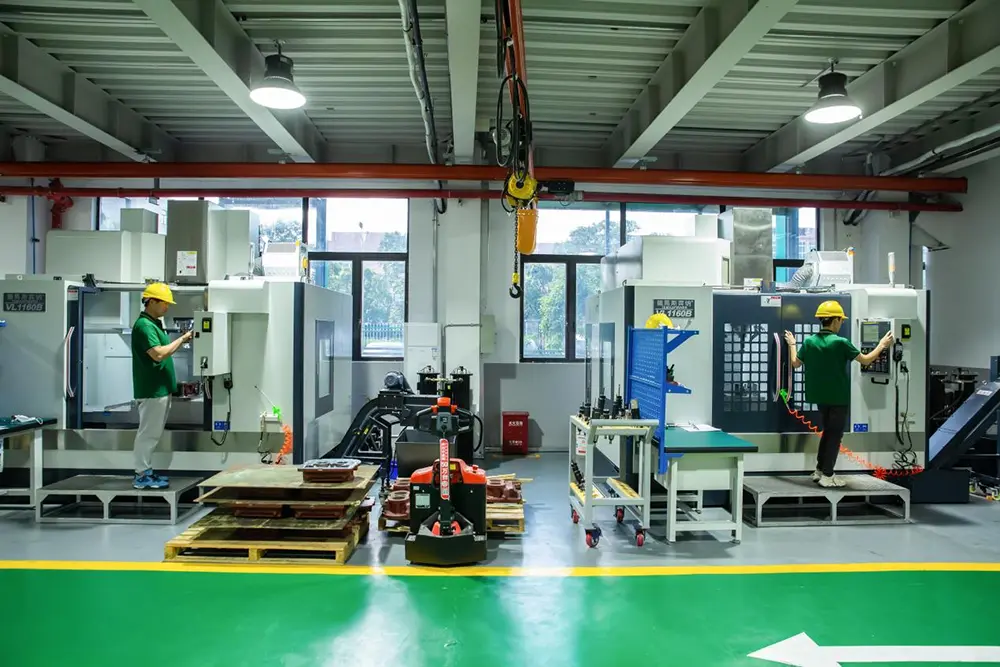

Minőségellenőrzés és közvetlen gyári nyomon követhetőség

A kínai gyárunkból kilépő minden 15 kW-os fix sebességű egyfokozatú csavaros légkompresszor szigorú teljesítmény-ellenőrzésen esik át.

Rezgéselemzés: Csúcstól csúcsig elmozdulás mérése a szerkezeti rezonancia elkerülése érdekében.

Teljes terhelésű termikus futás: Folyamatos 4 órás működés 100%-os terhelés mellett a hőleadás stabilitásának ellenőrzésére.

Miért elégedjünk meg kevesebbel? (Versenytárs elemzés)

A miénk: Nagy teherbírású öntöttvas házat használ a levegővéghez, hogy megakadályozza a termikus deformációt.

Az övék: Használjon könnyű alumíniumötvözeteket, amelyek feláldozzák a hosszú távú szerkezeti összehangolást.

A miénk: Integrált minimális nyomású szelepek (MPV) a kenés optimalizált beindításához.

Az övék: Egyszerűsített visszacsapó szelepek, amelyek gyakran olaj-visszaáramlási problémákhoz vezetnek.

GYIK

1. kérdés: Mi a specifikus FAD (Free Air Delivery) tolerancia ehhez a 15 kW-os modellhez?

V: Követjük az ISO 1217 C melléklet szabványt. A 15 kW-os fix sebességű egyfokozatú csavaros légkompresszorunk ±5%-os tűréshatárt tart fenn. Az általános beszállítókkal ellentétben mi a tényleges áramlási sebességadatokat adjuk meg a nyomószelepnél, nem pedig az elméleti levegővégkiszorítást.

2. kérdés: Miben áll az Ön 1:1 közvetlen meghajtása a szíjhajtású rendszerekkel ebben a teljesítménytartományban?

V: A 15 kW-os fix fordulatszámú egyfokozatú csavaros légkompresszorban a közvetlen csatolás kiküszöböli a 2–3%-os átviteli veszteséget és a motor csapágyain a szíjakhoz kapcsolódó radiális terhelést. Ez csökkenti a hibák közötti átlagos időt (MTBF), és leegyszerűsíti az igazítás karbantartását.

3. kérdés: Az Ön gyára megfelel az elektromos hálózatra vonatkozó speciális követelményeknek (pl. 220V/3P/60Hz vagy 440V/3P/50Hz)?

V: Igen. Speciális kínai gyártóként személyre szabott tekercs- és kontaktorkonfigurációkat kínálunk (Schneider/Siemens alkatrészek), hogy megfeleljenek a különféle nemzetközi feszültségszabványoknak, miközben fenntartjuk a CE-megfelelőséget.

4. kérdés: Mennyi ennek az egységnek a fajlagos energiafogyasztása (SPC)?

V: Ez az egyfokozatú egység alapterhelési hatékonyságra van optimalizálva, az SPC körülbelül 6,8–7,2 kW/(m³/perc) 8 bar nyomáson. Ingadozó igényű létesítményekhez a VSD sorozatunkat ajánljuk, de állandó 100%-os terhelés esetén ez a fix sebességű modell kínálja a legjobb ROI-t az alacsonyabb kezdeti CAPEX miatt.
